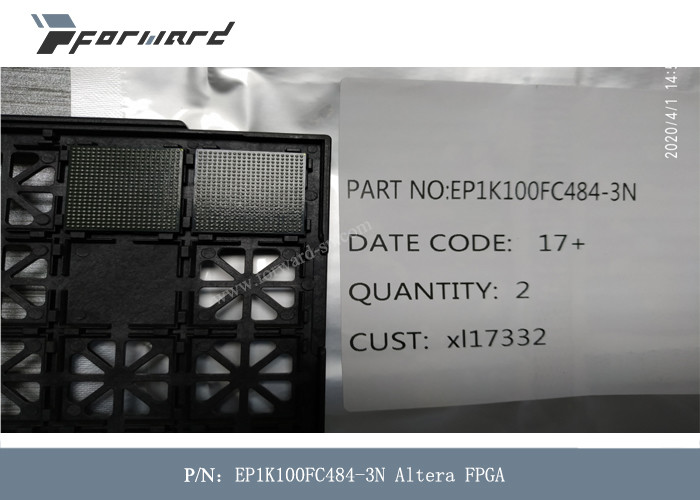

논리소 4992 르의 항공 일부 EP1K100FC484-3N 수

논리소 4992 르의 항공 일부 EP1K100FC484-3N 수

항공 부분에 대한 기술 :

Altera® ACEX 1K 장치는 룩업 테이블 (회선 접속 장치) 구조를 결합시키는 것에 의한 다이 효율적, 저비용 구조에 EAB을 제공합니다. LUT-기반을 둔 논리가 데이터 경로, 등록 집중적이거나 수학적이거나 디지털 신호 처리 (DSP) 설계에게 최적화된 성능과 효율성을 제공하는 반면에, EAB은 RAM, ROM, 듀얼포트 램을 구현하거나 선입선출 (FIFO)가 작용합니다. 이러한 요소는 필요에 따라 고성능 통신 응용에서, ACEX 1K를 디지털 신호 처리, 넓은 데이터 경로 조작, 데이터 변형과 마이크로컨트롤러와 같은 복합적인 논리 함수와 메모리 기능에 적합하게 합니다. 환경을 재설정할 수 있는 CMOS SRAM 요소를 기반으로, ACEX 1K 건축은 시스템 구성품과의 효과적인 인터페이스를 가능하게 할 하이 핀 카운트와 함께, 공통 게이트 배열 메가펑션을 구현하도록 필요한 모든 특징을 통합합니다. 발전적인 프로세스와 2.5-V 핵심을 위한 낮은 전압 요건은 ACEX 1K 기기가 DSL 모뎀에서 저비용 스위치까지 이르러 저비용, 하이-볼륨 앱을 위한 요구조건을 충족시킬 수 있게 허락합니다.

ACEX 1K 기기를 재구성하기 위한 능력은 출하 전에 완전 실험을 가능하게 하고, 디자이너가 시뮬레이션과 설계 검증에 초점을 맞출 수 있게 허락합니다. ACEX 1K 기기 재구성 가능성은 게이트어레이 설계를 위한 재고품 관리와 고장 영역을 위한 테스트 벡터 차세대를 제거합니다

항공 부분의 기능 :

단일 장치에서 저렴하 시스템 온 A 프로그램 가능한 칩 (SOPC) 통합을 제공한 ■ 프로그램 가능한 논리 장치 (PLDs)

- 효율적 기억과 전문화된 논리 함수와 같은 구현되는 메가펑션을 위한 강화한 내장된 배열

- 내장된 배열 블록 (EAB) 당 최고 16까지 비트폭과 듀얼-포트 역량

- 일반적 논리 함수를 위한 논리 어레이

■ 고밀도

- 10,000 내지 100,000 전형적 게이트는 (표 1을 봅니다)

- 최고 49,152까지 RAM 비트 (그것의 모두가 삭감하는 논리 능력 없이 사용될 수 있는 EAB 당 4,096개 비트)

하이-볼륨 애플리케이션을 위한 ■ 비용효과적 프로그램 가능한 구조

- 비용 최적화 절차

- 고성능 통신 응용을 위한 저가 솔루션

■ 시스템 수준 특징

- 멀티볼트티엠 I/O 핀은 운전하거나 2.5-V, 3.3-V, 또는 5.0-V 장치에 의해 가동될 수 있습니다

- 저 전력 소모

- 양방향 입출력 성능 (설치 시간 [tSU]와 시계 -토아웃풋 지연 [tCO]) 최고 250까지 마하즈

- ＰＣＩ 특정 분야에 관심 있는 소집단 (PCI SIG) PCI 로컬 버스 상술, 33 마하즈 또는 66 마하즈에 있는 3.3-V 작전을 위한 개정 2.2로 완전히 순응합니다

항공 부분의 상술 :
