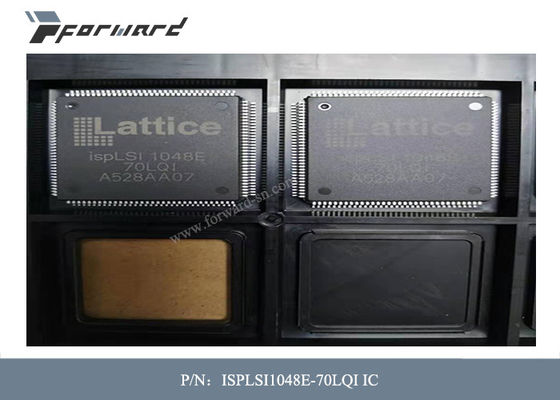

항공 부품 ISPLSI1048E-70LQI 작동 공급 전압 5 Ｖ

항공 부품 ISPLSI1048E-70LQI 작동 공급 전압 5 Ｖ

항공 부분에 대한 기술 :

이플시 1048E는 고밀도 프로그램 가능한 논리 장치 함유하는 288 등록과 96개 유니버셜 I/O 핀, 12개의 전용 입력 핀, 네개의 헌신적 클럭 입력 핀, 두개의 헌신적 세계적 OE 입력 핀과 세계적 경로화하는 기업 연합 (GRP) 입니다. GRP는 이러한 요소의 모두 사이에 완전한 상호연관성을 제공합니다.

이플시 1048E는 환경을 재설정할 수 있는 시스템을 참으로 제공하기 위한 연결된 것 더불어, 논리의 5V 비휘발성 내부 시스템 프로그램 가능성을 제공합니다. 이플시 1048 구조, 이플시 1048E 장치의 기능적 수퍼셋트는 두개의 새로운 전체적 출력 인에이블 핀과 두개의 추가적 전용 입력을 추가합니다.

이플시 1048E 장치 위의 논리의 기본 유닛은 일반 논리 블럭 (GLB) 입니다. 글브스는 A0, A1라고 불립니다... F7 (그림 1을 보시오). 이플시 1048E 장치에서 총 48 글브스가 있습니다. 각각 GLB는 또한 결합이거나 등록된 구성될 수 있는 18개 입력과 프로그램 가능한 앤드 / OR / 배타적 논리합 배열과 4개 출력을 가지고 있습니다. GLB에 대한 입력은 GRP와 전용 입력에서 발생합니다. 장치에 그들이 다른 어떤 GLB의 입력에 연결될 수 있도록 모든 GLB 출력은 GRP 안으로 뒤로 보내집니다.

항공 부분의 기능 :

오우 고밀도 프로그래머블 로직

― 8,000 PLD 게이트 - 96개의 I/O 핀, 12개의 전용 입력

― 288 등록 - 고속 세계적 내부연락

― 빠른 계수관, 스테이트 머신, 어드레스 디코더, 기타 등등을 위한 넓은 입력 게이팅.

― 랜덤 로직을 위한 작은 논리 블록 크기

― 이플시 1048C에 적합한 기능상으로 그리고 핀아웃부

오우 고성능 E2CMOS® 기술

― fmax = 125 마하즈 최대 작동 주파수

― tpd = 7.5 나노 초 전달 지연

― TTL 호환 가능 입출력

― 전기적으로 삭제 가능하고 재프로그램 가능합니다

― 비휘발성입니다

― 제품의 타임즈 지에 시험된 100%

오우 내부 시스템 프로그램가능

― 단지 내부 시스템 프로그램 가능한 (ISPTM) 5V

― 상승된 제조율, 감소 시간 -토마켓과 개량체 품질

― 더 빠른 원형을 위한 결합된 장치를 프로그램을 재작성하세요

오우 OFFERS THE 사용의 편리함 앤드 고속 시스템 속도 OF 플즈 WITH THE 비중 앤드 유연성 OF 필드 프로그래머블 게이트 어레이즈

― 완전한 프로그래머블 소자는 글루 로직과 구조화 설계를 결합시킬 수 있습니다

― 강화한 핀 잠금 성능

― 네개의 헌신적 클럭 입력 핀

― 동시에 일어나고 비동기 클럭

― 프로그램가능 출력 슬루 레이트 제어가 전환 소음을 최소화합니다

― 탄력적 핀 배치

― 최적화된 전체적인 라우팅 기업 연합은 세계적 상호연관성을 제공합니다

― 무연 패키지 옵션

항공 부분의 상술 :
