항공 부분 ACPL-333J-500E 토글 스위치 절연체 전압 격리 5000Vrms
| 모델 번호 | ACPL-333J-500E |
|---|---|
| 최소 주문 수량 | 1 PC |
| 가격 | 협상 가능 |
| 포장 세부 사항 | 박스 |
| 지불 조건 | L/C (신용장), 전신환 |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
SKYPE: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| 제조사 | 브로드컴은 제한했습니다 | (민) 공통 모드 트랜지엔트 면역 | 15kV/us |
|---|---|---|---|
| 전압 - 차단 | 5000Vrms | 전달 지연 트플에 / 티피하들 (맥스) | 250 나노 초, 250 나노 초 |
| 펄스 폭 왜곡 (맥스) | 100 나노 초 | 상승 / 강하 시간 (Typ) | 50 나노 초, 50 나노 초 |
| 경향 - 낮은 출력 하이 | 2A, 2A | ||
| 강조하다 | 격리기 항공 부품,5000Vrms 항공 부품 |
||
제품 설명

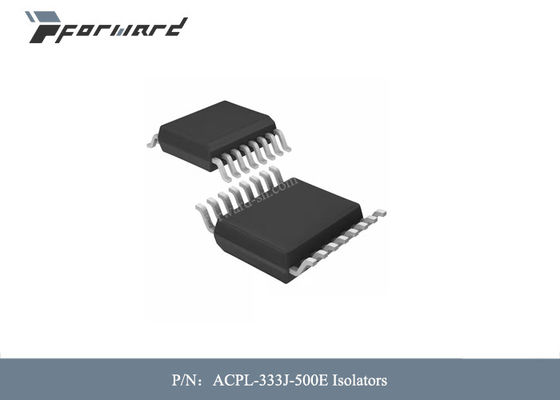

항공 부분 ACPL-333J-500E 토글 스위치 절연체 전압 격리 5000Vrms
항공 부분에 대한 기술 :
ACPL-333J는 진보적 출력 전류 당 2.5, 에아사이트오 사용, IGBT VCE 결함 예방 소형이고 적당하고 하기 쉬운 도구를 만드는 지적 게이트 드라이버입니다. 통합된 VCE 검출과 같은 특징이, 아래 전압 잠금 (UVLO), 부드러운 IGBT 꺼짐, 개방 컬렉터 고장 피드백을 분리했다고, 활동적 밀러 클램핑과 오토프오 리셋은 최대 설계 유연성과 회로보호를 제공합니다.
ACPL-333J는 AlGaAs LED를 포함합니다. LED는 광학적으로 전력 출력 스테이지로 집적 회로에 결합됩니다. ACPL-333J는 자동차 역변환기 제어 적용에서 사용된 권력 IGBT와 MOSFET을 운전하는 것 이상적으로 적합합니다. 이러한 옵토커플러에 의해 공급된 전압과 경향은 직접적으로 1200 Ｖ와 150 A에 평가와 IGBT를 밀어 올래서 이상적으로 어울린 그들을 만듭니다. 더 높은 등급과 IGBT에 대해, ACPL-333J는 IGBT 게이트를 운전하는 분리된 전력단을 운전하는데 사용될 수 있습니다. ACPL-333J는 VIORM = 1414 VPEAK의 절연 전압을 가지고 있습니다.
항공 부분의 기능 :
오우 최소 피크 값 당 2.0 출력 전류
온도 범위 에 오우 250 나노 초 최대 전파 지연
사용되지 않으면 오우 1.7A 활동적 밀러 Clamp.Clamp 핀은 VEE에 단락시킵니다
오우 포화도 저하 탐지
이력현상과 전압 록아웃 보호 (UVLO) 하에 오우
오우 개방 컬렉터 고립된 결점 피드백
오우 부드러운 IGBT 꺼짐
고정된 뮤트 시간 뒤에 있는 오우 자동 결점 리셋, 전형적 26 부인
SO-16 패키지에 이용할 수 있는 오우
오우 100 나노 초 최대 펼스 폭 왜곡 (PWD)
VCM = 1500 Ｖ에 있는 오우 50 kV/us 최소 동상 제거 (CMR)
오우 ICC(최대) < 5="" mA="" maximum="" supply="" current="">
오우 넓은 VCC 동작 범위 : 온도 범위 에 30 Ｖ에 대한 15 Ｖ
오우 넓은 작동 온도 범위 : 105' Ｃ에 대한 -40' Ｃ
오우 안전성 승인 :
UL 승인, 1 분 동안 5000 VRMS, CSA 승인,
IEC / EN / DIN-EN 60747-5-5 승인 VIORM = 1414 VPEAK
항공 부분의 상술 :
| 타입 | 기술 |
| 범주 | |
| 엠에프르 | 브로드컴은 제한했습니다 |
| 시리즈 | - |
| 패키지 |
테이프 & 릴 (TR) 컷 테이프 (CT) Digi-Reel® |
| 제품 상태 | 활동가 |
| 기술 | 광결합 |
| 채널 수 | 1 |
| 전압 - 차단 | 5000Vrms |
| (민) 공통 모드 트랜지엔트 면역 | 15kV/us |
| 전달 지연 트플에 / 티피하들 (맥스) | 250 나노 초, 250 나노 초 |
| 펄스 폭 왜곡 (맥스) | 100 나노 초 |
| 상승 / 강하 시간 (Typ) | 50 나노 초, 50 나노 초 |
| 경향 - 낮은 출력 하이 | 2A, 2A |
| 경향 - 피크 출력 | 2.5A |
| 전압 - 포워드 (Vf) (Typ) | 1.6V |
| 경향 - DC 포워드 (조건) (맥스) | 25 마 |
| 전압 - 출력 공급 | 15V ~ 30V |
| 작동 온도 | -40' Ｃ ~ 105' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 16 SOIC (0.295 ", 7.50 밀리미터 폭) |
| 공급자 소자 패키지 | 16-SO |
| 승인 에이전시 | CSA, 국제전기기술위원회 / EN / DIN, UR |
| 베이스 상품 다수 | ACPL-333 |
