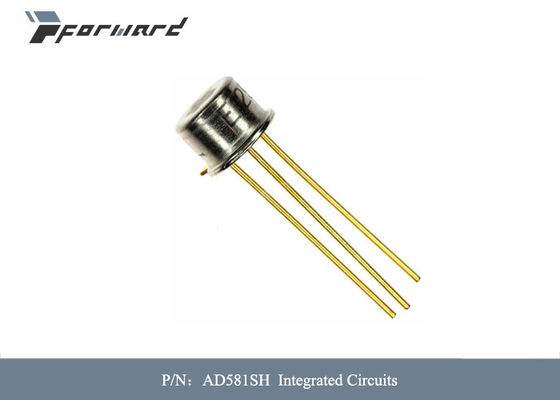

항공 부분 AD581SH 집적 회로 전압 출력 (Min/Fixed) 10V

항공 부분 AD581SH 집적 회로 전압 출력 (Min/Fixed) 10V


항공 부분에 대한 기술 :


AD581은 3개 핀입니다, 온도가 한덩어리로 되어 있어 (LWT)를 손질하는 V. 레이저 웨이퍼가 익숙한 12 Ｖ에 이르는 규제되지 않은 입력레벨부터 30까지 정확한 10.00개 Ｖ 출력이 이전에 단지 비싼 혼합체 또는 오븐 규제된 모듈에 이용할 수 있는고 정밀도 성능의 결과를 초래한 온도 계수와 더불어 +25' Ｃ에 양쪽 초기 에러를 손질한다고 규정하는 밴드 폭 전압 기준을 보상했습니다. 5 mV 초기 에러 허용한도와 AD581L의 5 ppm/' Ｃ 보증된 온도 계수는 한덩어리로 되어 있는 전압 기준에 이용할 수 있습니다.

AD581에서 사용된 밴드 갭 회로 설계는 고전적 제너 항복 다이오드 기법 위에서 여러 장점을 제공합니다. 가장 중요하게, 어떤 외부 부품도 저전력 시스템에 충분한 정밀도와 중요한 안정을 달성하도록 요구되지 않습니다. 게다가 출력 버퍼 증폭기 (그것이 최고 10까지 마를 공급할 수 있는)을 포함하여, 장치에 대한 전체 공급 경향은 일반적으로 750 μA입니다. 밴드 갭 디자인의 장기간 안정성은 선별적 제너 기준 다이오드에 상당합니다.

AD581은 외부 정밀 참고를 요구하는 8-, 10- 또는 12개의 비트 디지털 대 아날로그 변환기를 위한 참조로 사용하기 위해 권고됩니다. 장치는 또한 14 비트 정확도, 또한 순차 근사까지 아날로그-디지털 변환기 (ADCs)의 모든 유형에 이상적이 또는 디자인을 통합합니다 그리고, 표준 자급 자족할 수 있는 참조에 의해 제공된 그것 보다 일반적으로 더 좋은 성능을 제공할 수 있습니다.

AD581J와 AD581K와 AD581L은 0' Ｃ부터 70' Ｃ까지 작동을 위해 상세화됩니다 ; AD581S와 AD581T와 AD581U는 +125' Ｃ 범위에 -55' Ｃ 동안 상세화됩니다. 모든 등급은 TO-5 금속이 할 수있는 용봉한 3개 핀에서 패키징됩니다.

항공 부분의 기능 :

• 양쪽 초기 정확도와 온도 계수의 레이저 트리밍은 외부 부품을 사용하지 않고 온도 위에서 매우 낮은 에러를 초래합니다. AD581U가 -55' Ｃ부터 +125' Ｃ까지 외부 정비 없이 ±15 mV 최대 전부의 에러를 보증하지만, AD581L은 0' Ｃ로부터의 ±7.25 mV의 10.000 Ｖ부터 70' Ｃ까지 최대 편차를 가지고 있습니다.
• 레이저 트리밍이 개별적 칩으로의 분리 전에 웨이퍼에 행해지기 때문에, AD581은 그것의 사용의 편리함과 필요한 외부 정비의 부족과 타고난 고성능을 위한 하이브리드 디자이너들에게 극단적으로 가치 있습니다.
• AD581은 규제되지 않은 공급에 정확성 -10 Ｖ 참조에 오직 하나 외부 저항을 제공하기 위해 또한 2가지 핀 제너 방식으로 운영될 수 있습니다. 이 모드로 성능은 표준 3이지 핀 형상의 그것과 거의 동일합니다.
• 밴드 갭 개념을 이용하는 진보적 회로 설계는 AD581이 13 Ｖ에게 규제되지 않은 입력 전압 조정부와 완전한 성능을 줄 수 있게 허락합니다. 외부 저항으로, 장치는 11.4 V. 5만큼 낮게 공급과 함께 작동합니다. AD581은 MILSTD-883으로 순응한 버전에 이용할 수 있습니다. 세부 내역을 위해 군 데이터 시트를 언급하세요.

항공 부분의 상술 :
