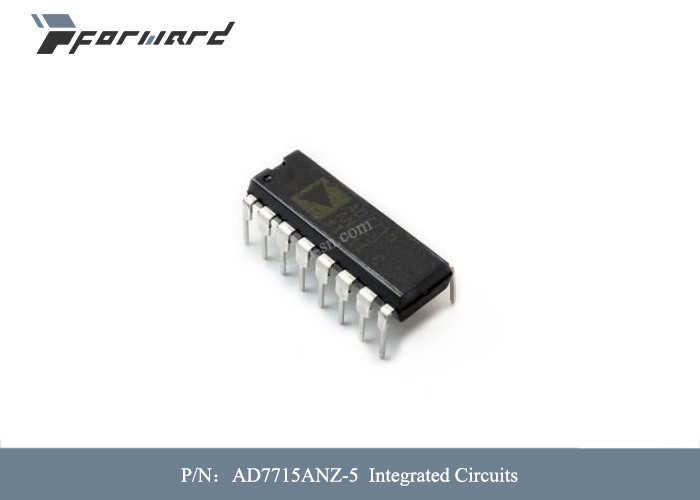

Temperature-40' Ｃ ~ 85' Ｃ를 운영하는 항공 부분 AD7715ANZ-5 집적 회로

Temperature-40' Ｃ ~ 85' Ｃ를 운영하는 항공 부분 AD7715ANZ-5 집적 회로

항공 부분에 대한 기술 :


AD7715는 저주파 측정 응용을 위한 완전한 아날로그 프론트 엔드입니다. 부분은 변환기로부터 직접적으로 낮은 레벨 입력 신호를 받아들일 수 있고, 일련 디지털 단어를 출력합니다. 그것은 최고 16까지 약간의 비부재 코드 성능을 실현하기 위해 Σ-Δ 변환 기술을 사용합니다. 입력 신호는 아날로그 모듈레이터 주위에 기초가 된 독점적 프로그램 가능한 이득값 프런트 엔드에 적용됩니다. 변조기 출력은 온칩 디지털 필터에 의해 처리됩니다. 이 디지털 필터의 첫번째 눈금은 필터 차단과 출력 업데이트율의 조정을 허락하여 온칩 명령 레지스터를 통해 프로그램을 짤 수 있습니다.

AD7715는 차동 기준 입력과 더불어 차별적 아날로그 입력을 특징으로 합니다. 그것은 단일 공급 (3 Ｖ 또는 5 Ｖ)로부터 작동합니다. 그것은 0 mV에서 20 mV, 80 mV에 대한 0 mV, 1.25 Ｖ에 대한 0 Ｖ와 2.5 Ｖ에 대한 0 Ｖ의 단극 입력 신호 범위를 취급할 수 있습니다. 그것은 또한 ±20 mV, ±80 mV, ±1.25 Ｖ와 ±2.5 Ｖ의 양극 입력 신호 범위를 취급할 수 있습니다. 이러한 양극 범위는 차별적 아날로그 입력의 네가티브 입력에 대한 언급입니다. AD7715는 그러므로 단일 채널 시스템을 위해 모든 신호 조정과 변환을 수행합니다.

AD7715는 현명한, 마이크로컨트롤러 또는 드스피베이스 시스템의 용도에 이상적입니다. 그것은 삼권식 작동을 위해 구성될 수 있는 직렬 인터페이스를 특징으로 합니다. 이득 설정값과 신호 극성과 업데이트율 선택은 입력 직렬 포트를 사용하여 소프트웨어에서 구성될 수 있습니다. 일부는 일부 자체에 또는 시스템에서 획득과 오프셋 에러를 제거하기 위해 자체-조정과 시스템 보정 옵션을 포함합니다.

CMOS 건설은 저출력 소실을 매우 보증하고 전력 하강 모드가 소비 예비 전원을 전형적인 50 uW로 줄입니다. 부분은 16명의 리드에 이용할 수 있고, 16개 리드 0.3 인치 넓은 스몰 아웃라인 (SOIC_W) 패키지와 16개 리드 TSSOP 패키지와 더불어 0.3개의 인치 넓은, 플라스틱 듀얼-인-라인 패키지 (PDIP) 입니다.

항공 부분의 기능 :

• 그것을 저전력 시스템의 용도에 이상적이게 하면서, AD7715는 3번 Ｖ 공급과 1개 마하즈 마스터 클럭에 450 이하 uA를 전체 공급 경향에 소비합니다. 대기 전류는 10 uA 이하입니다.
• 프로그램 가능한 이득값 입력은 AD7715가 상당한 신호 조정을 제거하여 응력계 또는 변환기로부터 직접적으로 입력 신호를 받아들일 수 있게 허락합니다.
• AD7715는 삼권식 직렬 인터페이스가 상호 접속 라인의 수를 감소시키고 단독 계통에서 요구된 옵토커플러의 수를 감소시키면서 마이크로컨트롤러 또는 DSP 프로세서 출원에 이상적입니다. 일부는 생산량 업데이트율, 입력 게인, 신호 극성과 보정 모드에 대한 소프트웨어 제어를 허락하는 내장레지스터를 포함합니다.
• 부품은 16 비트 비부재 코드와 ±0.0015% 정확도와 낮은 rms 소음과 우수한 정적 성능 상술을 특징으로 합니다 . 종점 에러와 온도 드리프트의 효과는 제로 스케일과 풀-스케일 에러를 제거하는 온칩 보정 선택에 의해 제거됩니다.

항공 부분의 상술 :
