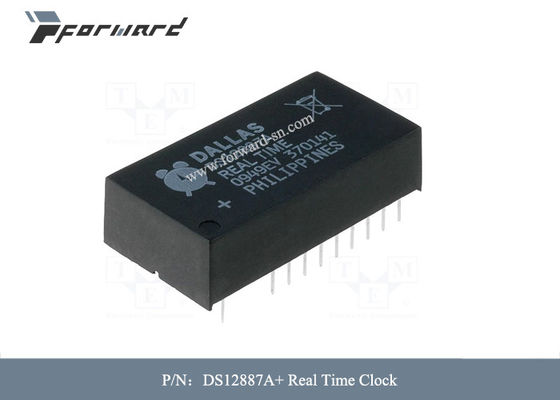

항공 일부 DS12887A+ 실시간 클럭 RTC 기억 114 사이즈 비

항공 일부 DS12887A+ 실시간 클럭 RTC 기억 114 사이즈 비

항공 부분에 대한 기술 :

DS12885와 DS12887과 DS12C887 실시간 클록 (RTCs)는 DS1285와 DS1287을 직접 교체이도록 설계됩니다. 기기는 실시간 클록 / 달력을 제공합니다, 한 타임-오브-데이 알람, 마스킹할 수 있는 3가 배터리백드 스태틱 랜돔 어세스 메모리 (DS12C887과 DS12C887A의 113 바이트)의 공통 인터럽트 출력과 프로그램 가능한 네모파와 114 바이트에 의해서 방해합니다. DS12887은 수정 결정과 리튬 에너지 원을 24개 핀 캡슐화된 하락 패키지로 통합시킵니다. DS12C887은 세기 바이트를 연설 32h로 첨가합니다. 모든 장치를 위해, 윤년 동안 수정을 포함하여 날짜는 월말에 자동적으로 31 일 보다 더 거의 몇 달동안 조정됩니다. 장치는 또한 AM / PM 지표로 각각 24 시간 또는 12 시간 포맷에서 작동합니다. 정확성 온도-보상형 회로는 VCC의 상태를 모니터링합니다. 만약 중요한 정전이 발견되면, 장치가 자동적으로 백업 공급으로 전환합니다. 리튬 코인-셀 배터리는 제 1차 전력이 부재일 때 시간과 날짜 운영을 유지하기 위해 DS12885 위의 VBAT 입력 핀에 연결될 수 있습니다. 장치는 양쪽 인텔과 모토로라 방식을 지원하는 복합적 바이트-와이드 인터페이스를 통하여 접근됩니다.

항공 부분의 기능 :

* IBM AT 컴퓨터 클록 / 달력을 drop-in 치환계

* 초 RTC 총수, 분, 시간, 날, 날짜,

달과 2099년을 통한 윤년 배상과 년

* 2원체 또는 BCD 시간 리프리젠테이션

* 12-시간 또는 24-시간은 12-시간 방식으로 AM과 PM으로 클러킹합니다

* 서머 타임제 시간 옵션

* 선택 가능한 인텔 또는 모토로라 버스 타이밍

* 128 RAM 위치로서의 소프트웨어와 연결되었습니다

시계와 명령 레지스터의 * 14 바이트

다목적, 배터리 내장 RAM (DS12C887과 DS12C887A의 113 바이트)의 * 114 바이트

* RAM 클리어 기능 (DS12885, DS12887A와 DS12C887A)

* 세 독립적으로 마스킹할 수 있는 인터럽트 플래그와 인터럽트 출력

* 한때 초당 한때 날마다에 타임-오브-데이 알람

* 122μs부터 500명의 부인까지 주기적 비율

* 시계 갱신 주기 기 끝

* 프로그램 가능한 방형파 출력

* 자동 전원 장애는 회로를 발견하고 바꿉니다

* 선택적 28-핀 PLCC 표면 실장 패키지 또는 32-핀 TQFP (DS12885)

* 통합된 크리스탈과 배터리 (DS12887, DS12887A, DS12C887, DS12C887A)와 선택적 캡슐화된 하락 (EDIP) 패키지

* 이용 가능한 선택적 산업용 온드범위

* 인지된 Underwriters Laboratory (UL).

항공 부분의 상술 :
