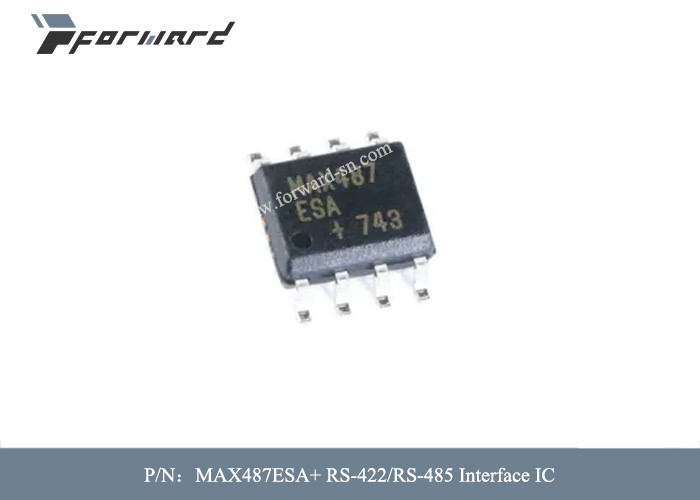

MAX487ESA+ RS-485 RS-422 송수신기 IC은 5V를 공급합니다

항공 부품 MAX487ESA+ RS-422/RS-485 인터페이스 IC 공급 전압 - 맥스 5 Ｖ

항공 부분에 대한 기술 :

MAX481, MAX483, MAX485, MAX487-MAX491과 MAX1487은 알에스 485 방식을 위한 저전력인 송수신기고 RS422 통신입니다. 각 부는 한 운전사와 하나 수신기를 포함합니다. MAX483, MAX487, MAX488과 MAX489 기능은 EMI를 최소화하고, 그러므로 250 킬로보우까지 오류없는 자료전송을 내주면서, 부적절히 말단 케이블에 의해 초래된 반영을 감소시킨 슬루랫 드라이버를 감소시켰습니다. 그들이 최고 2.5Mbps를 전할 수 있게 허락하면서, MAX481, MAX485, MAX490, MAX491과 MAX1487의 드라이버 슬루율은 제한되지 않습니다.

언로딩되거나 완전히 불구가 된 드라이버로 로딩될 때 이러한 송수신기는 공급전류 중 120uA와 500uA 사이를 끌어냅니다. 덧붙여, MAX481, MAX483과 MAX487은 그들이 단지 0.1uA를 소비하는 저전류 셧다운 모드를 가지고 있습니다. 모든 부품은 한 개의 5V 공급으로부터 작동합니다.

운전은 제한된 단락 전류이고, 드라이버 출력을 고-임피던스 상태에 삽입하는 온도 셧다운 회로에 의해 과도한 전력 분산에 대해서 보호됩니다. 수신기 입력은 로직 높은 출력을 입력이 개방 회로인지 보장하는 장애-안전 특징부를 가지고 있습니다.

버스에 최고 128 MAX487/까지 MAX1487 송수신기를 허락하면서, MAX487과 MAX1487은 분기 대 로드 수신기 입력 임피던스를 특징으로 합니다. 전 2중 통신이 MAX488-MAX491을 사용하여 획득되는 반면에, MAX481, MAX483, MAX485, MAX487과 MAX1487은 반-이중 어플리케이션을 위해 설계됩니다.

항공 부분의 기능 :

• * 고장 방지 응용 프로그램을 위해
• MAX3430 : ±80V 결점은 절대 안전하여 1/4를 보호했습니다
• 단위 하중, +3.3V, 알에스 485 방식 송수신기
• MAX3440E-MAX3444E : 보호된 ±15kV ESD,
• 10Mbps세 보호된 ±60V 결점은 이중 안전 장치가 가동합니다,
• RS-485/J1708 송수신기
• * 공간 구속형 애플리케이션을 위해
• MAX3460-MAX3464 : +5V 절대 안전한 20Mbps,
• 프로피버스 RS-485/RS-422 송수신기
• MAX3362 : +3.3V 고속 RS-485/RS-422
• SOT23 패키지에서 송수신기
• MAX3280E-MAX3284E : 보호된 ±15kV ESD,
• 52Mbps, +3V 내지 +5.5V, SOT23, RS-485/RS-422,
• 사실인 절대 안전한 수신기들
• MAX3293/MAX3294/MAX3295 : 20Mbps, +3.3V,
• RS-485/RS-422 송신기인 SOT23
• * 다수 송수신기 응용을 위해
• MAX3030E-MAX3033E : 보호된 ±15kV ESD,
• +3.3V, 쿼드 아르 에스 422 송신기
• * 절대 안전한 애플리케이션을 위해
• MAX3080-MAX3089 : 절대 안전하고 고속입니다
• (10Mbps), 슬루율 제한된 RS-485/RS-422
• 송수신기
• * 저전압 응용을 위해
• MAX3483E/MAX3485E/MAX3486E/MAX3488E/
• MAX3490E/MAX3491E : +3.3V 동력이 공급된, ±15kV
• 보호된 ESD, 12Mbps, 제한된 슬루율,
• 사실인 RS-485/RS-422 송수신기

항공 부분의 상술 :
