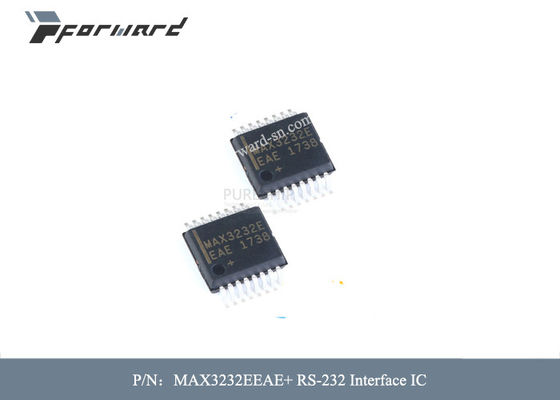

MAX3232EEAE+ RS-232 항공 인터페이스 IC 공급 전압 부품 - 맥스 5.5 Ｖ

항공 부품 MAX3232EEAE+ RS-232 인터페이스 IC 공급 전압 - 맥스 5.5 Ｖ

항공 부분에 대한 기술 :

MAX3222E/MAX3232E/MAX3237E/MAX3241E/ MAX3246E +3.0V는 EIA/TIA-232를 -강화했고 V.28/V.24 통신 인터페이스 장치가 저 전력 소모와 높은 데이터율 능력과 강화한 정전기 방전 (ESD) 보호를 특징으로 합니다. 강화한 ESD 구조는 IEC 1000-4-2 에어-갭 방출을 사용하는 ±15kV와 IEC 1000-4-2 접촉 방출 (MAX3246E를 위한 ±9kV)를 사용하는 ±8kV와 휴먼 바디 모델을 이용하는 ±15kV에 모든 송신기 출력과 수신기 입력을 보호합니다. MAX3237E의 논리와 수신기 I/O 핀이 위에서 말한 기준에 보호받는 반면에, 송신기 출력 핀은 휴먼 바디 모델을 이용하여 ±15kV에 보호받습니다.

내부 듀얼 전하 펌프를 사용하여, 독점적 저탈락 송신기 출력 스테이지는 +3.0V부터 +5.5V 전원 공급기까지 사실인 RS-232 성능을 제공합니다. 전하 펌프는 +3.3V 공급으로부터 단지 작전을 위해 네대 작은 0.1μF 축전기가 요구됩니다. RS-232 출력 수준을 유지하는 동안 각각 장치는 250 킬로보우의 자료 비율로 활동을 보증합니다. RS-232-compliant 출력 수준을 유지하는 동안, MAX3237E는 정상 작동 모드로 250 킬로보우와 메가바우트텀 작동 모드에서 1Mbps에 활동을 보증합니다.

MAX3222E/MAX3232E는 이중 수신기들과 2개 송신기를 가지고 있습니다. MAX3222E는 소비 전력을 배터리로 움직이는 가지고 다닐 수 있는 시스템에서 감소시키는 1μA 셧다운 모드를 특징으로 합니다. 공급전류의 유일한 1μA를 소비하는 동안 외부장치의 감시를 허락하면서, MAX3222E 수신기들은 셧다운 모드로 활동적인 채로 남아 있습니다. MAX3222E와 MAX3232E는 산업표준 MAX242와 MAX232로고 기능상으로 적합하, 핀, 패키지입니다, 각각.

MAX3241E/MAX3246E는 노트북과 서브노트 컴퓨터를 위해 설계된 완전한 직렬 포트 (세개 드라이버 / 수신기들 5명) 입니다. MAX3237E (다섯 drivers/ 수신기들 3명)은 신속 데이터 전송을 요구하는 주변적 적용에 이상적입니다. 유일한 1μA (MAX3241E/MAX3246E) 또는 10nA (MAX3237E)를 소비하는 동안, 이러한 장치는 모든 수신기들이 활동적인 채로 남아 있는 셧다운 모드를 특징으로 합니다.

MAX3222E와 MAX3232E와 MAX3241E는 공간 절약형 SO, SSOP, TQFN과 TSSOP 패키지에 이용할 수 있습니다. MAX3237E는 SSOP 패키지로 제공됩니다. MAX3246E는 극소형 6 Ｘ 6 UCSPTM 패키지로 제공됩니다.

항공 부분의 기능 :

• 공간 구속형 애플리케이션을 위해
• 오우 MAX3228E/MAX3229E : 보호된 ±15kV ESD,
• +2.5V 내지 +5.5V, UCSP의 RS-232 송수신기
• 저전압 또는 데이터 케이블 응용을 위해
• 오우 MAX3380E/MAX3381E : +2.35V 내지 +5.5V, 1μA,
• 2Tx/2Rx, ±15kV와 RS-232 송수신기
• 오우 ESD-프로텍티드 입출력과 논리 핀

항공 부분의 상술 :
