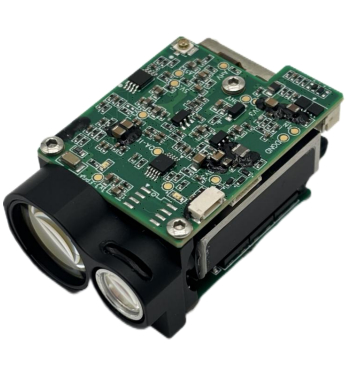

FW-ED04 1535nm 눈 안전 레이저 포진 모듈
| Place of Origin | China |
|---|---|
| 브랜드 이름 | Forward |
| Model Number | FW-ED04 |
| Minimum Order Quantity | 1 set |
| Delivery Time | 5-8 work days |
| Payment Terms | L/C,T/T |
| Supply Ability | 100 pcs/year |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
SKYPE: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| 레이저 파장 | 1535±5nm | 렌즈 직경을 발사합니다 | Φ8mm |
|---|---|---|---|
| 수신기 렌즈 직경 | φ16mm | 정확도를 정렬시키기 | ±2m |
| 범위 해상도 | ≤20m | 이각 | ≤0.6 MRAD |
| 강조하다 | ±2m Accuracy Laser Ranging Module,≤0.6mrad Divergence Angle Laser Rangefinder Module,MIL-STD-810G Testing Standard Eye-safe Laser Module |
||
제품 설명
FW-ED04 1535nm 안전 레이저 거리 측정 모듈 설명
ERDI TECH의 FW-ED04 안전 레이저 거리 측정 모듈은 자체 개발한 1535nm 다이오드 펌프 고체 마이크로칩 레이저를 사용합니다. NATO 2.3m 목표물 거리 측정×32g ≥4km, 48×자가 진단, 온도 보고, 3개의 목표물 ×32g ≤32g 무게의 소형 크기입니다. 특징으로는 안정적인 레이저 측정, 자가 진단, 온도 보고, 3개의 목표물 거리 측정, 사전/사후 측정 목표물 표시, 단일/연속 거리 측정, 전송 속도 설정, 레이저 발사 추적 및 시리얼 포트 업데이트 지원이 있습니다. 다재다능함으로 인해 레이저 거리 측정, UAS, 광학 포드 및 경계 모니터링에 적합합니다.FW-ED04 1535nm 안전 레이저 거리 측정 모듈 사양레이저 파장1535±5nm안전
Class 1
|
발산각
|
≤0.6mrad
|
|
레이저 에너지
|
≥2
|
|
00
|
μ
|
|
J
|
발사 렌즈 직경Φ8mm수신기 렌즈 직경Φ16mm |
|
측정 범위
|
(
|
|
반사율 30%; 가시성 ≥ 5km.)
|
NATO 목표물(2.3m×2.3m) ≥4000m
|
| 인간 목표물 측정(0.5m×1.7m) ≥1200m최소 범위≤15 m |
거리 측정 정확도
±2m
|
|
거리 측정 빈도
|
단일, 1Hz ~10Hz
|
|
다중 목표물 감지 수
|
최대 3개의 목표물
|
|
오경보율
|
≤1%
|
|
정밀도
|
≥98%
|
|
핀-리드 패키지 모델
|
FWF08002-S06B13W5M
|
|
공급 전압
|
DC 3~5 V
|
|
대기 전력 소비
|
≤1mW
|
|
평균 전력 소비
|
≤2.5 W @10 Hz
|
|
최대 전력 소비
|
≤7 W @12 V
|
|
무게
|
≤32±1
|
|
g
|
크기 (L×W×H)
|
|
48×30.5×21mm
|
작동 온도-40~
|
|
＋70
|
℃
|
|
보관 온도
|
-55~＋75℃
|
|
충격 저항
|
MIL-STD-810G 테스트 표준 충족진동 저항MIL-STD-810G 테스트 표준 충족
|
|
외형 치수(mm)
|
|
|
|
|
