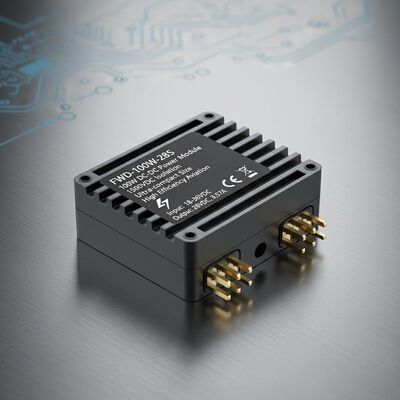

FWD-100W-28S 시리즈 100W DC-DC 전원 모듈 1500VDC 격리 및 고효율 항공 애플리케이션을 위한 초소형 크기
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Forward |
| 모델 번호 | FWD-100W-48S 시리즈 |
| 최소 주문 수량 | 1 |
| 배달 시간 | 5-8 근무일 |
| 지불 조건 | 신용장, 티/티 |
| 공급 능력 | 10000/년 |
무료 샘플과 쿠폰을 받으려면 연락하세요.
왓츠앱:0086 18588475571
웨이 채팅: 0086 18588475571
SKYPE: sales10@aixton.com
걱정이 있으시면 24시간 온라인 서비스를 제공합니다.
x제품 상세 정보
| 입력(VDC) | 36~75V | 크기 | 35.4×25.1×12.7mm |
|---|---|---|---|
| 온도주기 | -55~ + 125℃ , 10회 | 무게 | 31g |
| 냉각방식 | 대류, 강제 공기 냉각, 전도 | 보호 | 방습, 염수 분무 방지, 곰팡이 방지 |
| 강조하다 | 1500VDC 격리 DC-DC 전원 모듈,초소형 항공 전력 모듈,고효율 90.5% 1/16 브릭 파워 시리즈 |
||
제품 설명
FWD-100W-48S 시리즈 1/16 브릭 전력 시리즈 60W DC-DC 전력 모듈
주요 특징
- 높은 효율성: 90.5%
- 최대 출력 전력: 최대 100W
- 입출력 격리: 1500VDC
- 초소형 크기: 35.4 * 25.1 * 12.7 mm
- 높은 신뢰성: 내부 알루미늄 및 탄탈 전해질 응압기가 없습니다.
- 과전류, 과전압 및 단회로 보호
- 응용 분야: 군사 연구, 산업 제어, 레이더, 화력 제어, 미사일 운반, 통신 시스템
모델 사양
| 모델 | 입력 (VDC) | 출력 (VDC) | 출력 전류 | 리플 Vp-p | 효율성 | 크기 |
|---|---|---|---|---|---|---|
| WBDC100W-48S05 | 36~75V | 5V | 16A | 80mV | 88% | 35.4*25.1*127 |
| WBDC100W-48S12 | 36~75V | 12V | 8.33A | 100mV | 890.5% | 35.4*25.1*127 |
| WBDC100W-48S15 | 36~75V | 15V | 6.66A | 100mV | 900.5% | 35.4*25.1*127 |
| WBDC100W-485S24 | 36~75V | 24V | 4.16A | 150mV | 89% | 35.4*25.1*127 |
| WBDC100W-48S28 | 36~75V | 28V | 3.57A | 150mV | 89% | 35.4*25.1*127 |
중요 한 내용
모든 데이터는 +25°C에서, 정형 입력/출력, 풀 로드 및 순수 저항 로드에서 테스트된다.
사용자 지정 전압 출력 요구 사항에 대해 저희에게 연락하십시오.
"N" 포스트픽스가 있는 모델은 부정적인 논리를 나타냅니다. 플랜지-R 구성입니다.
서피크스 플러스 M (-55도 활성화) 이름 지정 규칙: N-R-M
입력 매개 변수
| 입력 매개 변수 | 언급 | 분 | 전형적 | 맥스 | 단위 |
|---|---|---|---|---|---|
| 입력 전압 범위 | 48Vin | 36 | 48 | 75 | VDC |
| 입력 전압 | 일시적 (1s) | 80 | VDC | ||
| 전압을 켜 | 33.6 | VDC | |||
| 전압을 끄세요 | 33.1 | VDC | |||
| 부하 입력 전류가 없습니다. | 출력 부하 없이 24Vin | 110 | mA | ||
| 입력/출력 필터링 | π 타입 | 다단계 | |||
| 논리를 활성화 | 긍정적인 논리: 전원 켜기 (핀을 열기), 전원을 끄기 (핀을 단축하기) 부정적 논리: 전원 끄기 (핀을 열기), 전원 켜기 (핀을 단축) |
||||
일반 사양
| 일반 사양 | 언급 | 분 | 전형적 | 맥스 | 단위 |
| 입력/출력 | 1500 | VDC | |||
| 격리 전압 | |||||
| 입력/외면 | 1500 | VDC | |||
| 출력/외면 | 500 | VDC | |||
| 단열 저항 | DC500V | 100 | MΩ | ||
| 전환 주파수 | 200 | 320 | 400 | KHz | |
| 작동 온도 | -40 | 100 | °C | ||
| 저장 온도 | -55 | 125 | °C | ||
| 보호성 | 습기, 소금 스프레이, 곰팡이 에 저항 하는 | ||||
| 외부 차원 | 35.4 × 251 × 127(L ×W ×H) | mm | |||
| 냉각 방법 | 컨벡션, 강제 공기 냉각, 전도 | ||||
| 무게 | 31 | g | |||
| 테스트 프로젝트 | 방법 | 시험 상태 | 산업용 | 군급 |
|---|---|---|---|---|
| 내부 시각 검사 | GJB548B, 2017년1 | 100% | 100% | |
| 고온 보관 | GJB150.3A | +125°C, 48시간 | 100% | |
| 낮은 온도 저장 | GJB150.3A | -55°C, 48시간 | 100% | |
| 온도주기 | GJB548B, 10101 | -55°C+125°C, 10배 | 100% | |
| 중간 전압 테스트 | - | Tc = +25°C | 100% | |
| 연소 | Tc = +85°C, 48시간 | 무작위 검사 | 100% | |
| 최종 전기 시험 | 제품 사양 | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| 외부 시각 검사 | GJB548B, 2009년1 | 100% | 100% |
물리적 차원
크기: 33.2mm (길이) * 22.8mm (폭) * 9.1mm (높이)
핀 구성
| 핀 | 기호 | 기능 |
|---|---|---|
| 1 | 비- | 입력 음수 |
| 2 | EN | 제어 끝 |
| 3 | Vi+ | 입력 양수 |
| 4 | Vo+ | 양성 출력 |
| 5 | S+ | 감지 끝 긍정 |
| 6 | 트림 | 전압 조정 끝 |
| 7 | 맙소사 | 감지 끝 음 |
| 8 | 보- | 출력 음수 |
