FWD-60W-24S 시리즈 60W DC-DC 전원 모듈 1500VDC 격리, 초소형 크기, 항공용 고효율 90.5%

  • FWD-60W-24S Series 60W DC-DC Power Module with 1500VDC Isolation, Ultra-compact Size, and High Efficiency 90.5% for Aviation Applications
  • FWD-60W-24S Series 60W DC-DC Power Module with 1500VDC Isolation, Ultra-compact Size, and High Efficiency 90.5% for Aviation Applications
원래 장소 중국
브랜드 이름 Forward
모델 번호 FWD-60W-24S 시리즈
최소 주문 수량 1
배달 시간 5-8 근무일
지불 조건 신용장, 티/티
공급 능력 10000/년
제품 상세 정보
입력(VDC) 9~40V 크기 35.4×25.1×12.7mm
온도주기 -55~ + 125℃ , 10회 무게 31g
냉각 방식 대류, 강제 공기 냉각, 전도 보호 방습, 염수 분무 방지, 곰팡이 방지
강조하다

1500VDC DC-DC 전원 모듈

,

초소형 DC-DC 파워 모듈

,

항공용 DC-DC 전원 모듈
메시지를 남겨주세요
제품 설명

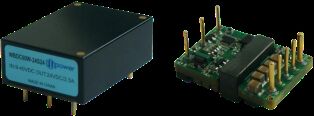

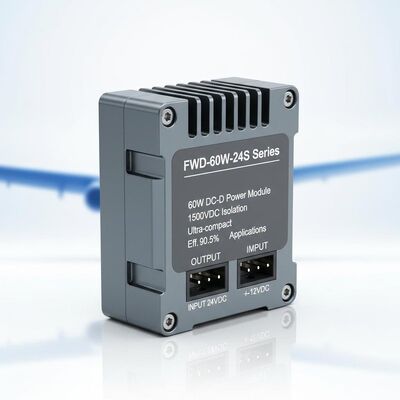

FWD-60W-24S 시리즈 60W DC-DC 전력 모듈
FWD-60W-24S 시리즈 1/16 BRICK 전력 시리즈 60W DC-DC 전력 모듈 (1500VDC 절연 및 초소형 설계, 까다로운 항공 우주 응용 분야용)
주요 특징
  • 고효율: 90.5%
  • 최대 출력 전력: 최대 60W
  • 입력/출력 절연: 1500VDC
  • 초소형 크기: 35.4 × 25.1 × 12.7 mm
  • 높은 신뢰성: 내부 알루미늄 및 탄탈륨 전해 커패시터 없음
  • 과전류, 과전압 및 단락 보호
  • 응용 분야: 산업 제어, 레이더, 화재 제어, 미사일 탑재, 통신 시스템
모델 사양
모델 입력 (VDC) 출력 (VDC) 출력 전류 리플 Vp-p 효율 크기
WBDC60W-24S3R3 9-40V 3.3V 12A 80mV 87.5% 35.4*25.1*12.7
WBDC60W-24S05 9-40V 5V 12A 80mV 88% 35.4*25.1*12.7
WBDC60W-24S06 9-40V 6V 10A 80mV 88% 35.4*25.1*12.7
WBDC60W-24S08 9-40V 8V 7.5A 100mV 89% 35.4*25.1*12.7
WBDC60W-24S12 9-40V 12V 5A 100mV 90.5% 35.4*25.1*12.7
WBDC60W-24S15 9-40V 15V 4A 100mV 90% 35.4*25.1*12.7
WBDC60W-245S24 9-40V 24V 2.5A 100mV 88.5% 35.4*25.1*12.7
WBDC60W-24S28 9-40V 28V 2.14A 100mV 88.5% 35.4*25.1*12.7
WBDC60W-24S32 9-40V 32V 1.87A 200mV 89% 35.4*25.1*12.7
WBDC60W-24S36 9-40V 36V 1.66A 200mV 89% 35.4*25.1*12.7
WBDC60W-24S48 9-40V 48V 1.25A 200mV 88.5% 35.4*25.1*12.7
모든 데이터는 달리 명시되지 않는 한, 정격 입력/출력, 전체 부하 및 순수 저항 부하에서 +25°C에서 테스트되었습니다.
맞춤형 전압 출력 요구 사항은 문의하십시오.
"N" 접미사가 붙은 모델은 네거티브 로직, 플랜지-R 구성을 나타냅니다.
접미사 플러스-M (-55도 활성화) 명명 규칙: N-R-M
입력 매개변수
입력 매개변수 비고 최소 일반 최대 단위
입력 전압 범위 24Vin 9 24 40 VDC
입력 서지 전압 과도 (1초)

50 VDC
턴온 전압
7.6 8.2 9 VDC
턴오프 전압
6.7 7 8 VDC
무부하 입력 전류 출력 무부하 24Vin
65
mA
입력/출력 필터링 π 타입
다단계

활성화 로직 포지티브 로직: 전원 켜짐 (활성화 핀 개방), 전원 꺼짐 (활성화 핀 단락)
네거티브 로직: 전원 꺼짐 (활성화 핀 개방), 전원 켜짐 (활성화 핀 단락)



일반 사양
일반 사양 비고 최소 일반 최대 단위
입력/출력 절연 전압
1500

VDC
입력/하우징 절연 전압
1500

VDC
출력/하우징 절연 전압
500

VDC
절연 저항 DC500V 100

MΩ
스위칭 주파수
240 330 350 kHz
작동 온도
-40
100 °C
보관 온도
-55
125 °C
보호 방습, 방염, 방곰팡이



크기

35.4 * 25.1 * 12.7
mm
냉각 방식 대류, 강제 공랭, 전도



무게

31
g
선택 테스트 표준
테스트 항목 방법 테스트 조건 산업 등급 등급
내부 육안 검사 GJB548B, 2017.1
100% 100%
고온 보관 GJB150.3A +125°C, 48시간
100%
저온 보관 GJB150.3A -55°C, 48시간
100%
온도 사이클 GJB548B, 1010.1 -55~+125°C, 10회
100%
중간 전압 테스트 - Tc = +25°C
100%
번인
Tc = +85°C, 48시간 무작위 검사 100%
최종 전기 테스트 제품 사양 -40°C, +25°C, +85°C (Tc) 100% 100%
외부 육안 검사 GJB548B, 2009.1
100% 100%
물리적 치수
크기: 33.2mm (길이) × 22.8mm (너비) × 9.1mm (높이)
FWD-60W-24S 시리즈 60W DC-DC 전원 모듈 1500VDC 격리, 초소형 크기, 항공용 고효율 90.5% 0
핀 구성
핀 기호 기능
1 Vi- 입력 마이너스
2 EN 제어 핀
3 Vi+ 입력 플러스
4 Vo+ 출력 플러스
5 S+ 센싱 핀 플러스
6 Trim 전압 조정 핀
7 S- 센싱 핀 마이너스
8 Vo- 출력 마이너스
꼬리표:

1500VDC 격리 DC-DC 전원 모듈

초소형 항공 전력 모듈

고효율 90.5% 1/16 브릭 파워 시리즈
