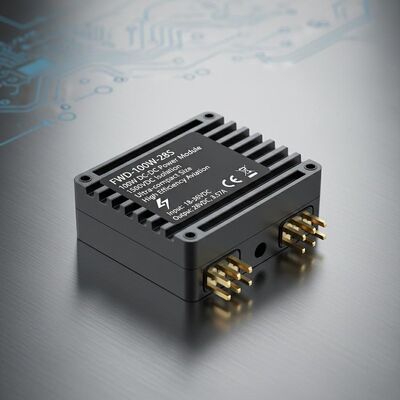

31g 방습 FWD 100W 28S 시리즈 DC DC 전력 모듈, 1500VDC 절연, 초소형 사이즈, 항공 애플리케이션용 설계
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Forward |
| 모델 번호 | FWD-100W-48S 시리즈 |
| 최소 주문 수량 | 1 |
| 배달 시간 | 5-8 근무일 |
| 지불 조건 | 신용장, 티/티 |
| 공급 능력 | 10000/년 |
제품 상세 정보
| 입력(VDC) | 36~75V | 크기 | 35.4×25.1×12.7mm |
|---|---|---|---|
| 온도주기 | -55~ + 125℃ , 10회 | 무게 | 31g |
| 냉각 방식 | 대류, 강제 공기 냉각, 전도 | 보호 | 방습, 염수 분무 방지, 곰팡이 방지 |
| 강조하다 | 항공용 DC DC 전원 모듈,1500VDC 절연 DC DC 전력 모듈,28S 시리즈 DC DC 전력 모듈 |
||
제품 설명
FWD-100W-48S 시리즈 1/16 BRICK 전력 시리즈 60W DC-DC 전력 모듈
주요 특징
- 고효율: 90.5%
- 최대 출력 전력: 최대 100W
- 입력/출력 절연: 1500VDC
- 초소형 크기: 35.4 * 25.1 * 12.7 mm
- 높은 신뢰성: 내부 알루미늄 및 탄탈륨 전해 커패시터 없음
- 과전류, 과전압 및 단락 보호
- 응용 분야: 산업 제어, 레이더, 화재 제어, 미사일 탑재, 통신 시스템
모델 사양
| 모델 | 입력 (VDC) | 출력 (VDC) | 출력 전류 | 리플 Vp-p | 효율 | 크기 |
|---|---|---|---|---|---|---|
| WBDC100W-48S05 | 36-75V | 5V | 16A | 80mV | 88% | 35.4*25.1*12.7 |
| WBDC100W-48S12 | 36-75V | 12V | 8.33A | 100mV | 89.5% | 35.4*25.1*12.7 |
| WBDC100W-48S15 | 36-75V | 15V | 6.66A | 100mV | 90.5% | 35.4*25.1*12.7 |
| WBDC100W-485S24 | 36-75V | 24V | 4.16A | 150mV | 89% | 35.4*25.1*12.7 |
| WBDC100W-48S28 | 36-75V | 28V | 3.57A | 150mV | 89% | 35.4*25.1*12.7 |
중요 참고 사항
모든 데이터는 별도로 명시되지 않는 한, 정격 입력/출력, 전체 부하 및 순수 저항 부하에서 +25°C에서 테스트되었습니다.
맞춤형 전압 출력 요구 사항은 문의하십시오.
"N" 접미사가 붙은 모델은 네거티브 로직, 플랜지-R 구성을 나타냅니다.
접미사 플러스-M (-55도 활성화) 명명 규칙: N-R-M
입력 매개변수
| 입력 매개변수 | 비고 | 최소 | 일반 | 최대 | 단위 |
|---|---|---|---|---|---|
| 입력 전압 범위 | 48Vin | 36 | 48 | 75 | VDC |
| 입력 서지 전압 | 과도 (1초) | 80 | VDC | ||
| 턴온 전압 | 33.6 | VDC | |||
| 턴오프 전압 | 33.1 | VDC | |||
| 무부하 입력 전류 | 출력 무부하 24Vin | 110 | mA | ||
| 입력/출력 필터링 | π 타입 | 다단계 | |||
| 활성화 로직 | 긍정 로직: 전원 켜짐 (활성화 핀 열림), 전원 꺼짐 (활성화 핀 단락) 부정 로직: 전원 꺼짐 (활성화 핀 열림), 전원 켜짐 (활성화 핀 단락) |
||||
일반 사양
| 일반 사양 | 비고 | 최소 | 일반 | 최대 | 단위 |
| 입력/출력 | 1500 | VDC | |||
| 절연 전압 | |||||
| 입력/외부 커버 | 1500 | VDC | |||
| 출력/외부 커버 | 500 | VDC | |||
| 절연 저항 | DC500V | 100 | MΩ | ||
| 스위칭 주파수 | 200 | 320 | 400 | KHz | |
| 작동 온도 | -40 | 100 | °C | ||
| 보관 온도 | -55 | 125 | °C | ||
| 보호 특성 | 방습, 내염수 분무, 내곰팡이 | ||||
| 외부 치수 | 35.4 × 25. 1 × 12.7(L ×W ×H) | mm | |||
| 냉각 방식 | 대류, 강제 공랭, 전도 | ||||
| 무게 | 31 | g | |||
| 테스트 항목 | 방법 | 테스트 조건 | 산업 등급 | 등급 |
|---|---|---|---|---|
| 내부 육안 검사 | GJB548B, 2017.1 | 100% | 100% | |
| 고온 보관 | GJB150.3A | +125°C, 48시간 | 100% | |
| 저온 보관 | GJB150.3A | -55°C, 48시간 | 100% | |
| 온도 사이클 | GJB548B, 1010.1 | -55~+125°C, 10회 | 100% | |
| 중간 전압 테스트 | - | Tc = +25°C | 100% | |
| 번인 | Tc = +85°C, 48시간 | 무작위 검사 | 100% | |
| 최종 전기 테스트 | 제품 사양 | -40°C, +25°C, +85°C (Tc) | 100% | 100% |
| 외부 육안 검사 | GJB548B, 2009.1 | 100% | 100% |
물리적 치수
크기: 33.2mm (길이) * 22.8mm (너비) * 9.1mm (높이)
핀 구성
| 핀 | 기호 | 기능 |
|---|---|---|
| 1 | Vi- | 입력 마이너스 |
| 2 | EN | 제어 끝 |
| 3 | Vi+ | 입력 플러스 |
| 4 | Vo+ | 출력 플러스 |
| 5 | S+ | 센싱 끝 플러스 |
| 6 | Trim | 전압 조정 끝 |
| 7 | S- | 센싱 끝 마이너스 |
| 8 | Vo- | 출력 마이너스 |
