FWD-2.0 RK3588 8K 비디오 인코딩 6 TOPS NPU 및 적외선 카메라용 듀얼 채널 비디오 입력
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | Forward |
| 모델 번호 | FWD-2.0 RK3588 |
| 최소 주문 수량 | 1 |
| 배달 시간 | 5-8 근무일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 10000/년 |
제품 상세 정보
| 강조하다 | RK3588 이미지 처리 보드,8K 비디오 코딩 보드,적외선 카메라 비디오 입력판 |
||
|---|---|---|---|
제품 설명
FWD-2.0 RK3588 비용 효율적인 이미지 처리 보드
적외선 카메라 / 열영상기용 임베디드 이미지 처리 보드
제품 개요
이 임베디드 이미지 프로세싱 보드는 70×70×17mm를 측정하며 메인 프로세서 코어 보드와 이미지 프로세싱 캐리어 보드로 구성됩니다.코어 보드는 8nm LP 프로세스에 기반한 Rockchip의 플래그십 RK3588 프로세서를 갖추고 있습니다., Cortex-A76+A55 아키텍처를 기반으로 한 8 코어 64 비트 CPU와 최대 2.4GHz 주 주파수.6TOPS 컴퓨팅 전력을 제공할 수 있는 인공지능 NPU를 통합하고 주류 딥러닝 프레임워크를 지원합니다..
보드는 SDI 디지털 비디오와 PAL 아날로그 비디오에 대한 이중 채널 입력을 통합하며 SDI 비디오 및 네트워크 비디오 출력을 지원합니다. 풍부한 탑재 통신 인터페이스가 장착되어 있습니다.고성능 임베디드 비전 시스템을 위한 안정적이고 효율적인 비디오 데이터 전송을 가능하게 합니다.이 제품은 리눅스 (Ubuntu RootFS) 환경에서 코어 드라이버 적응을 완료하여 직접 응용 프로그램 계층 개발을 허용합니다.
신청서
다양한 응용 프로그램이나 알고리즘 소프트웨어 프로그램 배포와 함께, 이 이미지 처리 보드는 검색어, 포드,오프톨렉트로닉 기말, 목표물 관찰, 표적 및 정찰을 촉진합니다.
주요 특징
- SDI 디지털 비디오 캡처:SDI 디지털 비디오 신호 캡처 기능이 장착되어 있습니다.
- PAL 아날로그 비디오 캡처:PAL 아날로그 비디오 신호 캡처 기능이 장착되어 있습니다.
- 일련 통신:연쇄 통신 기능이 장착되어 있습니다.
- 네트워크 통신:네트워크 통신 기능이 장착되어 있습니다
- C형 인터페이스 & 확장:특징 USB 3.1 및 데스크톱 시스템 운영을 위한 주변 확장 기능을 지원하는 C형 인터페이스
- HDMI 출력:HDMI 출력 기능이 장착되어 있습니다.
- AI 추론 실행 환경:3 코어 아키텍처와 6 TOPS 컴퓨팅 전력을 갖춘 내장 AI 추론 실행 환경; INT4, INT8, INT16, FP16, BF16, TF32 등 여러 데이터 정밀을 지원합니다.
- 비디오 코딩:H.265 및 H와 같은 형식의 비디오 인코딩을 지원합니다.264
핵심 하드웨어 구성
| 구성 | 사양 |
|---|---|
| CPU | 록칩 RK3588: 오크타 코어 64비트 빅 리틀 아키텍처 (4x 코텍스-A76 + 4x 코텍스-A55) |
| NPU | 6 TOPS 컴퓨팅 파워, 트리플 코어 아키텍처, INT4/INT8/INT16/FP16/BF16/TF32를 지원 |
| GPU | ARM 말리-G610 MC4, 오픈GL ES 1.1/2.0/3.1/3.2Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, 임베디드 고성능 2D 이미지 가속 모듈 |
| 멀티미디어 | 8K@60FPS까지 H.265/H.264/AV1/VP9/AVS2 비디오 디코딩을 지원합니다. 8K@30FPS까지 H.264/H.265 비디오 코딩을 지원합니다. |
| RAM | 8GB LPDDR4X |
| 내장 저장장치 | 64GB eMMC |
| 저장 공간을 확장 | 표준 SD 카드 슬롯, 최대 128GB까지 지원 |
| 고속 인터페이스 | PCIe 3.0 / PCIe 2.0 / C 타입 / USB 3.1 / USB 2를 지원합니다.0 |
하드웨어 인터페이스
| 인터페이스 | 사양 | 설명 |
|---|---|---|
| 전원 공급 | DC 12V ±1V | 최대 작동 전류 1.2A, 일반적인 사용량은 0.5A 정도이며, 소형 연결기로 공급된다. |
| 비디오 입력 | 1* SDI | 디지털 비디오 입력, 최대 해상도 1920x1080 60 fps, MCX형 RF 커넥터를 사용 |
| 비디오 입력 | 1* PAL | 아날로그 비디오 입력, 720x576 @ 25fps, MCX형 RF 커넥터를 사용함 |
| 비디오 입력 | 1 * SDI | 3G SDI, HD SDI |
| 비디오 출력 | 2* HDMI | 마이크로 인터페이스 |
| 인터넷 | 1* 이더넷 | 미니어처 1.25 커넥터를 이용한 기가비트 자동 협상 이더넷 포트 |
| USB | 1 * USB 3.1 | C형 |
| 일련 포트 | 3 * RS422 1* RS232 |
기본 전송 baud 속도: 115,200 bps UART |
보드 사양

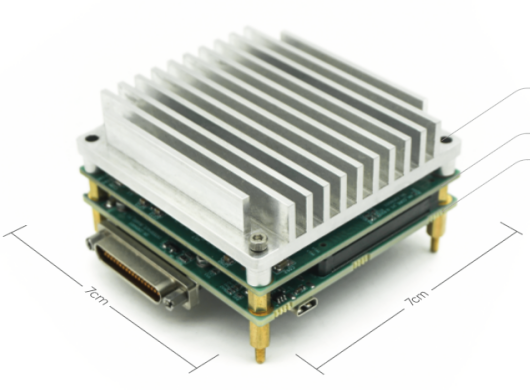

설치 크기: 70 mm (L) × 70 mm (W) (연결기 제외); 높이는 34 mm를 초과하지 않습니다 (열분기 포함). 판 크기의 스케마적 다이어그램은 그림 1에 표시됩니다.하드웨어 인터페이스는 그림 2에 표시됩니다..
환경적 적응력
작동 온도: -40°C ~ +60°C
소프트웨어 개발 지원
이 제품은 리눅스 시스템을 기반으로 한 모든 핵심 주변 장치 드라이버의 적응 및 검증을 완료했습니다.사용자는 복잡한 낮은 수준의 드라이버 걱정없이 표준 시스템 호출을 사용하여 응용 프로그램 계층 개발을 직접 수행 할 수 있습니다..
드라이버 소프트웨어
- 코어 프로세서 드라이버:CPU 및 NPU 컴퓨팅 파워의 효율적인 스케줄링을 보장하는 RK3588의 적응 된 전력 관리, 시계, 중단 및 DMA 컨트롤러
- 비디오 입력 드라이버:
- SDI 드라이버:고화질 SDI 신호의 안정적인 캡처와 동기화를 지원하는 디지털 비디오 수신기 칩
- PAL 드라이버:적응 된 아날로그 비디오 디코더 칩 및 BT.656 인터페이스에 대한 완료 된 타이밍 정렬, 표준 V4L2 장치 노드를 제공합니다.
- 비디오 출력 드라이버:비디오 프레임 스트리밍 및 디스플레이를 지원하는 SDI 송신 칩 및 제공된 디스플레이 장치 드라이버
- 네트워크 인터페이스 드라이버:어댑티브 기가비트 이더넷, 네트워크 비디오 스트림 (RTSP) 스트리밍 및 원격 명령 제어 지원
- 통신 인터페이스 드라이버:외부 장치와 직접 제어 및 데이터 상호 작용을 위해 UART, I2C 및 GPIO를 포함한 적응된 탑재 인터페이스
비디오 캡처
보드는 다른 센서 연결 요구 사항을 충족시키기 위해 두 가지 유형의 비디오 입력 인터페이스를 통합합니다.
- SDI 디지털 비디오 입력:해당 시리즈화/디시리얼화 (SerDes) 에 적응된 드라이버, 이미지 프레임 데이터 획득을 위한 표준 V4L2 인터페이스를 제공합니다.
- PAL 아날로그 비디오 입력:신호 변환 및 V4L2 프레임프로세싱을 위해 적응된 아날로그 비디오 디코더 칩과 아날로그 적외선 (IR) 입력 기능을 지원합니다.
| 비디오 입력 | 수집 사양 | 색 공간 |
|---|---|---|
| 가시광선 카메라 | 1920x1080@60fps 1920x1080@50fps | RGB24/NV12 |
| 적외선 카메라 | 720x576@25fps | RGB24 |
알고리즘 배포
객체 탐지, 분류 및 추적을 포함한 복잡한 비전 작업을 위해 INT4/INT8/INT16/FP16 하이브리드 작업을 지원하는 트리 코어 아키텍처 NPU를 통합합니다.RKNN 모델 로딩을 위한 RKNN 런타임 API를 제공합니다, 입력 / 출력을 관리하고 NPU에 대한 추론 계산을 실행합니다.
빠른 시작을 위해 실행 알고리즘 예제를 제공합니다:
- 객체 탐지:캡처된 비디오 스트림에서 실시간 객체 검출을 위한 YOLOv5 배포 예제
- 객체 추적:미스 거리의 데이터에 기초한 닫힌 루프 제어에 대한 통합 추적 알고리즘 예
- 비디오 스트림과 통합:예제 프로그램은 OSD 함수를 통해 추론 및 중복 결과를 위해 NPU에 이미지 프레임을 공급하는 것을 보여줍니다.
참고: 예제들은 엔지니어링 지침으로만 사용되며 알고리즘의 성능이나 효능은 보장되지 않습니다.
제품 배달 체크리스트
| 아니죠 | 물질 | QTY | 언급 |
|---|---|---|---|
| 1 | 이미지 처리 카드 | 1 세트 | |
| 2 | 히트 싱크 | 1개 | |
| 3 | 전력 케이블 | 1 세트 | 소켓 모델: J30JZLN37ZKWA000 플러그 모델: J30JZ/XN37TJCAL01 (200mm 납선과 플러그 포함) 연쇄 케이블 네트워크 케이블 |
| 4 | 마이크로 USB 케이블 | 2개 | 드라이버 깜박이는 데 사용됩니다. |
| 5 | 비디오 입력 케이블 | 2개 | MCX-J3 직각 BNC 남성 어댑터, 50Ω, 400mm |
| 6 | 비디오 출력 케이블 | 1개 | MCX-J3 직각 BNC 남성 어댑터, 50Ω, 400mm |
| 7 | C형 케이블 | 1개 | USB 어댑터 |
| 8 | HDMI 케이블 | 1개 | 마이크로 인터페이스 |
| 9 | 사용 설명서 | 1 | 디지털 파일 (본 코드 샘플 포함) |
| 10 | 준관성 증명서 | 1 | 종이 문서 |
